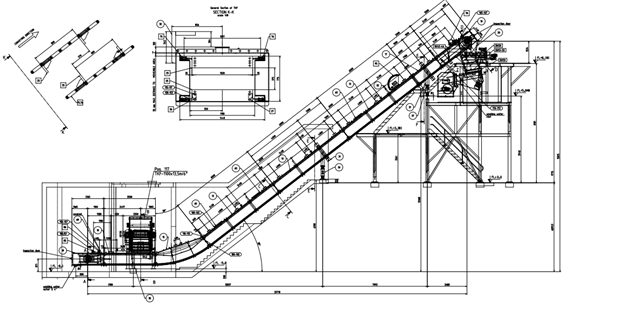

Chain Conveyor

  • 형 식:
    Troughed Chain Conveyor
  • 용 량:
    W/C Unloading: 85ton/h , W/P Unloading: 125ton/h
    W/C Reclaiming: 50ton/h, W/P Reclaiming: 40ton/h
  • 안전장치: Level S/W, Speed S/W, E-Stop S/W
  • 상세사양은 Operation & Maintenance Manual 참고
Chain Conveyor

발생현상

  1. Carrier, Holder 손상 및 마모, 인한 Motor 부하 상승
  2. Rail 손상 및 마모(변형), 인한 Motor 부하 상승
  3. Chain Tension 불량(이완, 수축)으로 구동시 이음 및 Motor 부하상승
  4. Sprocket Tooth 마모 및 Chain Tension 불량으로 회전 시 연료 끼임 이음 및 Motor Trip

발생원인

  1. 이물질에 의한 손상 및 장기간 기동으로 마모
  2. 이물질에 의한 손상 및 장기간 기동으로 마모
  3. Endless 감긴 Chain Pan(Carrier) 장기간 기동 및 이물질로 인한 손상 마모 및 손상
  4. 구동 Shaft Sprocket Tooth 마모 및 손상으로 인한 Chain 좌/우 불균형 및 Tension 불량 사례 발생

조치방법

  1. Carrier, Holder 손상 및 마모 부분은 교체 및 보수 작업실시
  2. Rail 손상으로 설비 기동 시 문제 발생 시 교체 및 보수 작업실시
  3. Chain Tension(이완, 수축) 문제로 기동 시 문제 발생 시 Take-up 조정
    • Chain Tension 장력 조절 시 최대 허용 장력을 초과하지 않도록 주의, Chain 장력이 너무 강하면 마모를 촉진하고 수명을 줄일 수 있다. 이외 Chain Link 부위가 고착으로 꺾여서 움직이는 사례가 발생하므로 점검 시 확인이 필요함
  4. Scraper 끼임 현상 발생 시 주변 고착 연료 및 이물질 제거 실시

점검중 주의사항

  • 역회전 방지 Back Stop Clutch 설치된 설비는 역회전 기동 금지 주의
  • 작업 시 차단기 격리 확인 및 해당 설비 DCS Disable 활성화
  • Chain Tension 조정 시 무부하 상태에서 조절할 것
  • 모든 작업은 CCR 보고 후 PFW (안전작업허가) 승인 이후 작업 가능함
