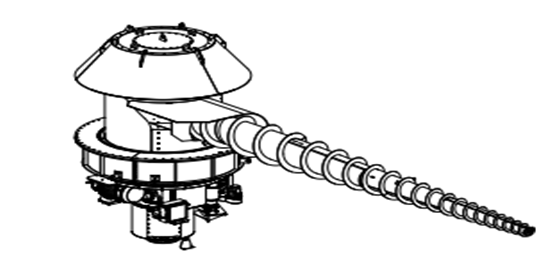

Screw Reclaimer

  • 형 식:
    RS Belt Driving Type (Main Motor, Advance drive Motor)
  • 용 량:
    85ton/h
  • 안전장치:
    Level S/W, Speed S/W
  • 이외의 상세사양은 Operation & Maintenance Manual 참고
Screw Reclaimer

발생현상

  1. Lubrication Unit Pressure Low Alarm 발생
  2. Screw, Advance drive Motor 회전저하 (연료배출 감소)
  3. Screw Over Speed, Travel Lower Alarm 발생
  4. Reclaimer Discharge Over Flow Alarm 발생

발생원인

  1. 도압관 분배기 막힘, Grease Level Low, Unit 구성품 손상 등
  2. 브릿지,렛트홀,이물질,고착,Silo Level 상승 등 (연료 상태의 따라 영향)
  3. Screw Over Speed 조정, 연료 이물질 상태에 따라 특정 구간 회전불량 발생
  4. 무리한 연료 배출로 인한 막힘 및 이물질 끼임 등으로 인한 동작

조치방법

  1. Lubrication Unit Air Vent실시, 분배기 Line 막힘 점검실시, 이외 Pressure Setting, Time Out Setting 설정값 변경 후 Alarm Reset 실시
    • Manual 초기 Setting 설정값 120bar, 200sec, Lubrication Grease Level Check
  2. Screw, Advance drive Motor 급격한 연료 배출 감소 시 배출되는 연료 상태 확인 후 Screw Motor Speed 상향조정, Inverter Local 전환 후 Reverse 기동 실시
    • Screw Current 130A이하, Advance drive Speed 2%이하, Torque 10%이하시 급격한 연료 배출저하 발생
    • W/C Storage Silo Level 대비 연료 배출량 점진적으로 배출감소 현상 및 배출량 Hunting 발생
  3. Screw Over Speed Alarm 발생 시 하향 조정 후 Alarm Reset, Traveling Lower Alarm 발생시 Speed 상향조정 후 Alarm Reset 실시
    • 지속적인 Alarm 발생시 정비팀 점검요청 의뢰
  4. Screw Reclaimer Level Alarm 발생 시 하부 측 점검창 Open Check, Apron Chain Conveyor Tail 점검창 Opne Check 막힘 상태, 이물질 간섭상태 확인 후 제거실시, 이외 SW 부근 이물질 및 분진 등으로 인한 오동작일 경우 Cleaning 실시

점검중 주의사항

  • Reclaimer Traveling Motor Reverse 기동 시 과도한 rpm 설정 운전 지양 Local 기동시 400rpm 이하 운전
  • Reverse 기동 시 Trouble 발생 시 Interlock 조건 비활성화되므로 Local 기동시 반드시 현장 대기
  • 이외 이물질 및 막힘 구간 해소 진행이 불가피할 경우 기계팀 지원요청
  • 모든 작업은 CCR 보고 후 PFW (안전작업허가) 승인 이후 작업 가능함
