Reclaimer 정/역 회전 기동

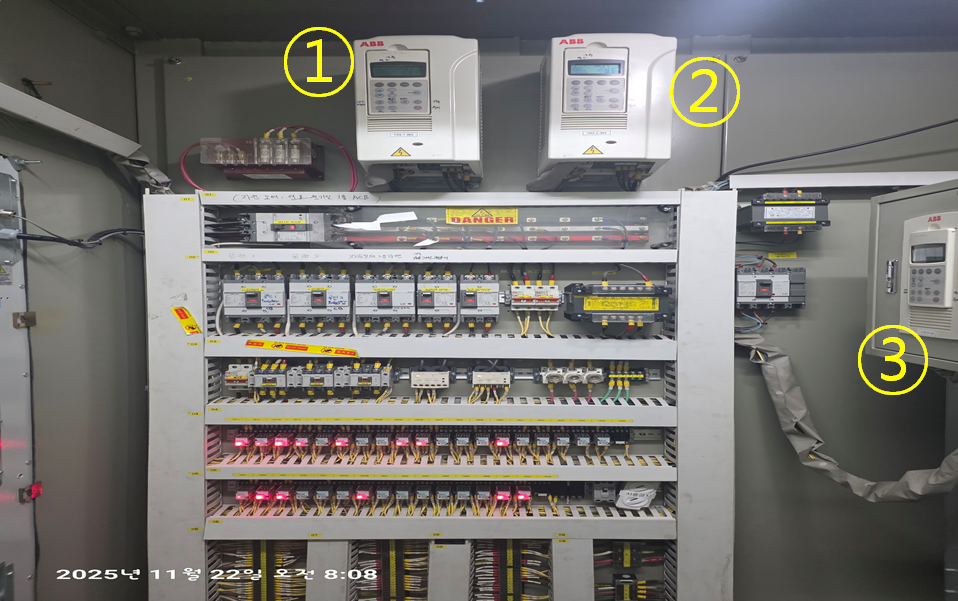

Reclaimer Panel

  • Silo 하부 전기실 Panel Door 개방하여 수동조작 실시 설비를 확인
    1. Traveling #1
    2. Traveling #2
    3. Screw Reclaimer

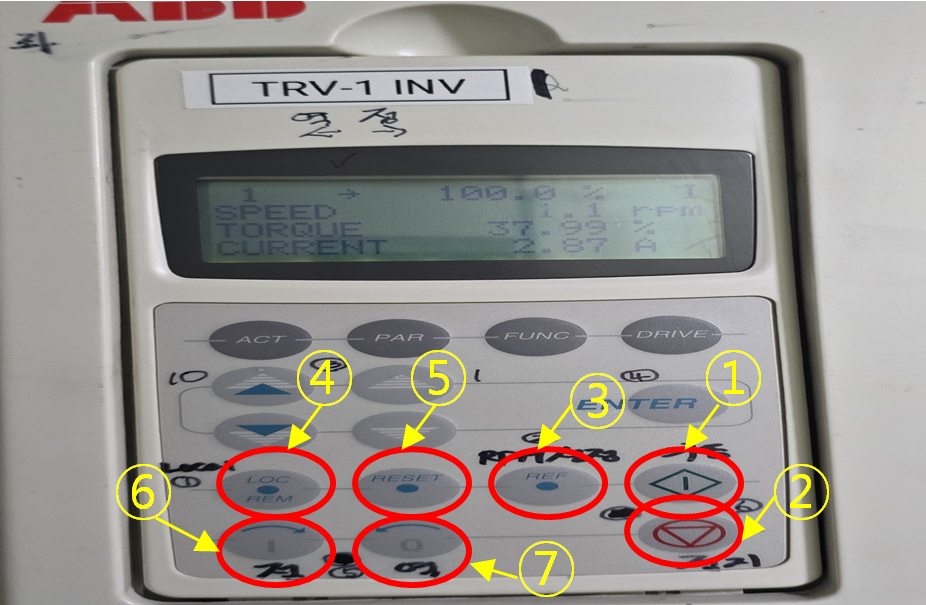

  1. 기동
  2. 정지
  3. 제어량 입력 버튼
  4. Local/Remote 전환
  5. Reset
  6. Forward
  7. Reverse


  1. 설비 정지 상태 확인

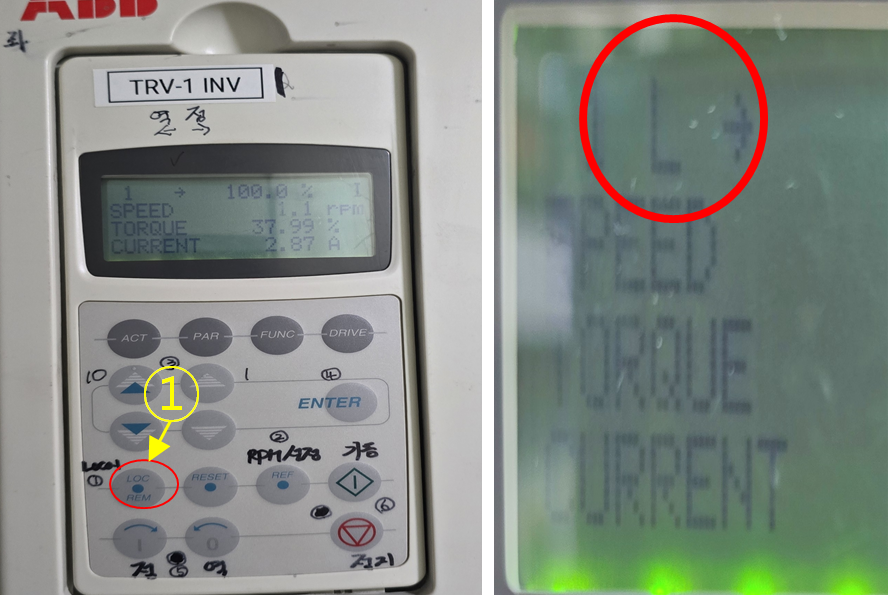

  2. Local/Remote 전환
  3. 액정에 L 표시 확인

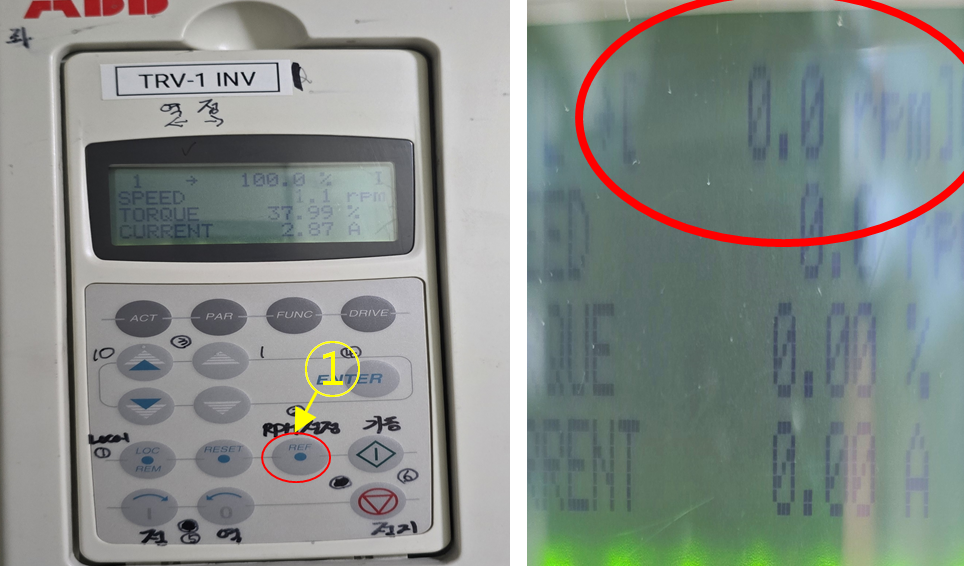

  1. 제어량 입력 버튼
  2. RPM 표시 [ ] 확인

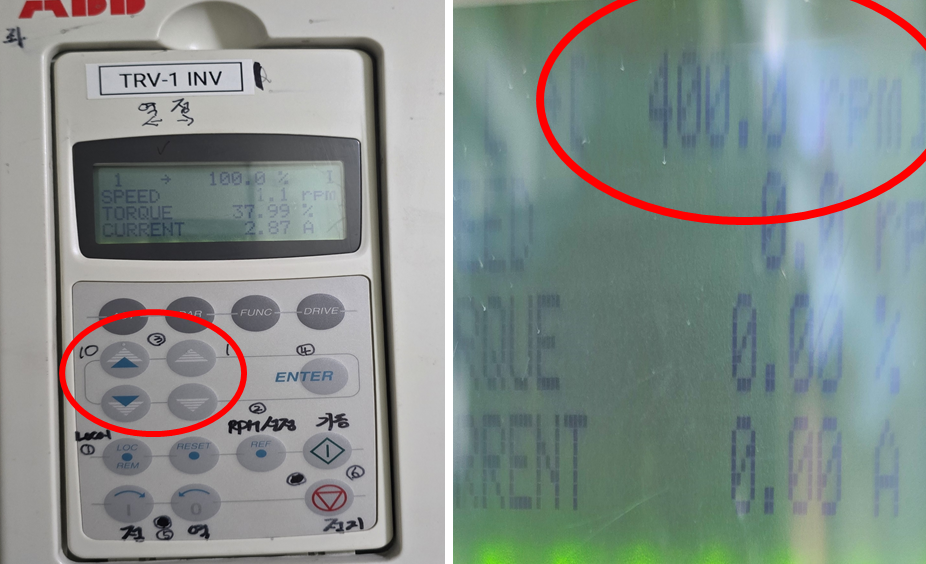

  1. 방향키 이용해서 운전값 입력
  2. Traveling RPM 0~400
  3. Screw Reclaimer RPM 0~400
  4. Traveling은 항상 Screw 선행 후 역회전 조작

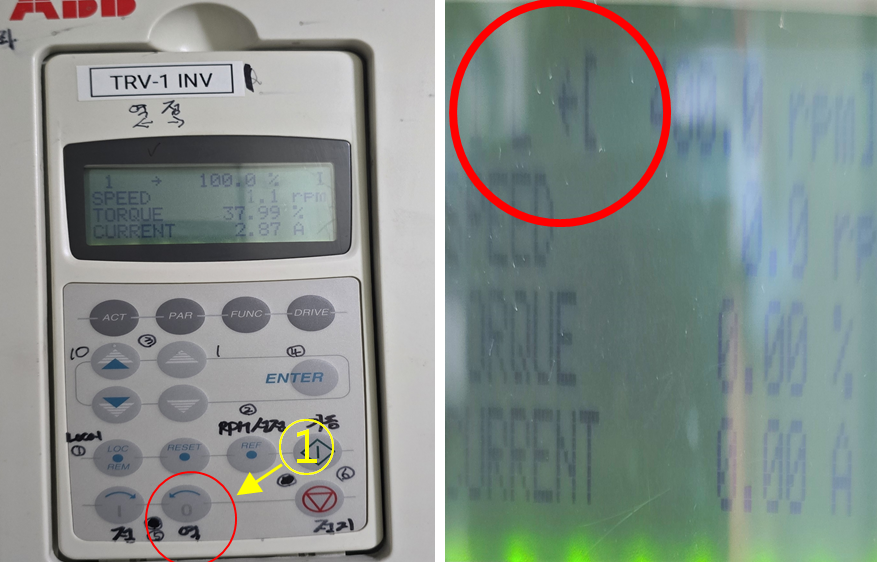

  1. 역회전 버튼
  2. 액정에 ← 표시 확인

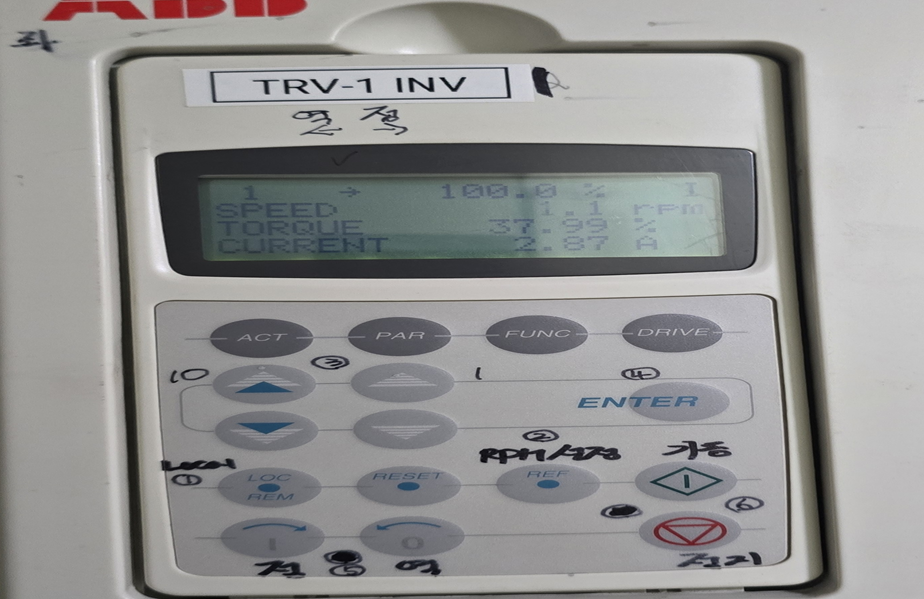

  1. 기동 버튼
  2. 현장 운전원 Screw Motor 회전 방향 확인
  3. 인버터 조작 운전원 Display Motor Current, Torque 확인

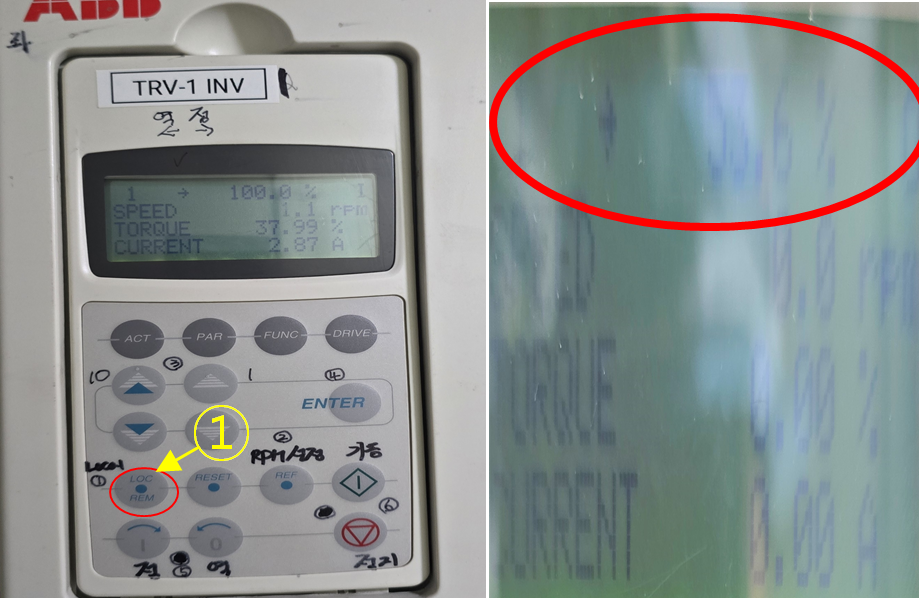

  1. 정지 버튼
  2. Remote 전환
  3. 액정에 L 표시 사라짐 확인
  4. 회전방향 → 정방향 확인
