N2 Generator 기동 확인 사항

1. Valve Check

  • 기동 전 확인 사항

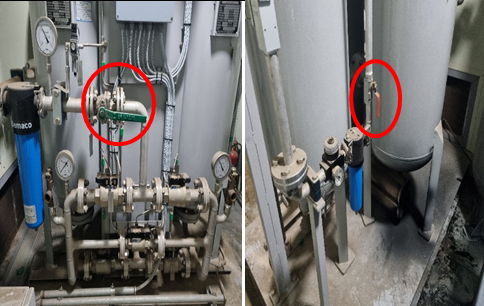

    • Air Dryer 후단 V/V Close 확인
    • N2 Generator 후단 V/V Close 확인


2. N2 Generator Panel

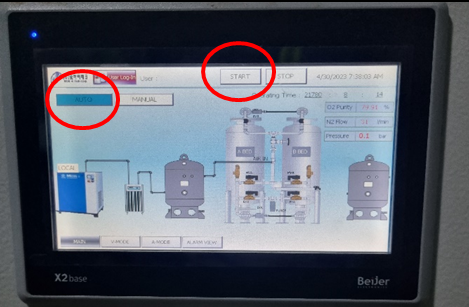

  • N2 Generator Panel에서 Auto Mode, Start 선택
    (Air Comp. → Dryer → Air Tank → N2 Generator → N2 Receiver → N2 Receiver Tank 순서)


3. Air Compressor Panel

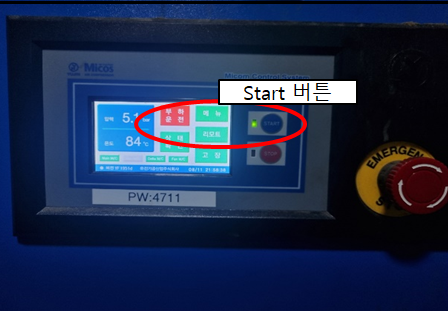

  • Air Compressor, Dryer 기동 상태 확인
    (부하 운전 표시 및 Start에 LED 점등)


4. Air Receiver Tank

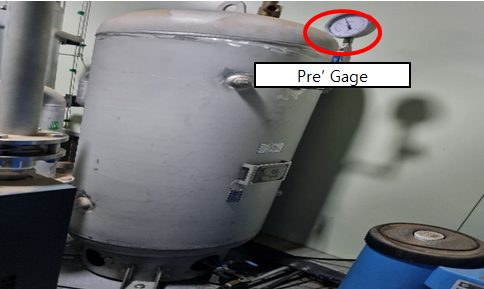

  • Air Receiver Tank 압력(약 9bar.g) 까지 가압되면 후단 V/V 서서히 Open


5. N2 Generator

  • N2 Generator 계통을 충분히 순환 시킨 후에, 후단 V/V를 서서히 Open하여 Receiver Tank에 N2 공급


6. N2 Receiver Tank

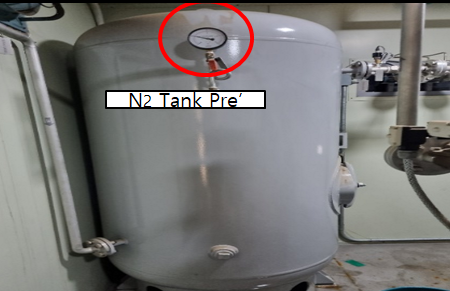

  • N2 Receiver Tank 가압 상태 확인 (약 5~6bar.g)



N2 Generator 정지 확인 사항

1. N2 Geenrator

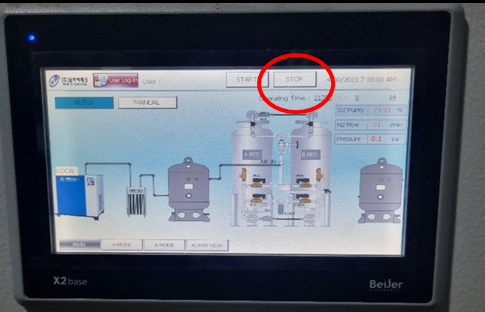

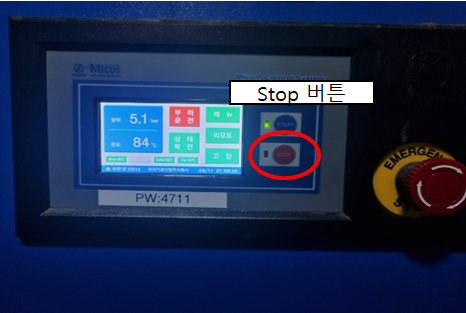

  • N2 Control Panel에서 Auto Mode, Stop 선택


2. Air Compressor

  • Air Compressor Dryer 정지 상태 확인
    (정지 표시 및 Stop에 LED 점등)


3. Oil Separator

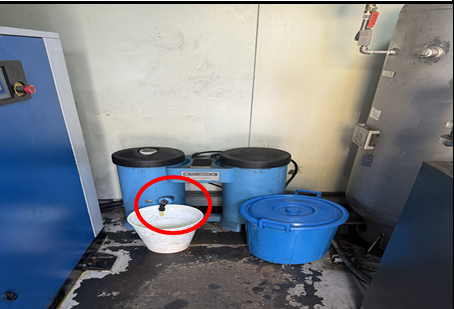

  • Air Compressor 후단 Oil Separator Drain Valve Open
    응축수 배출


4. Air Receiver Tank

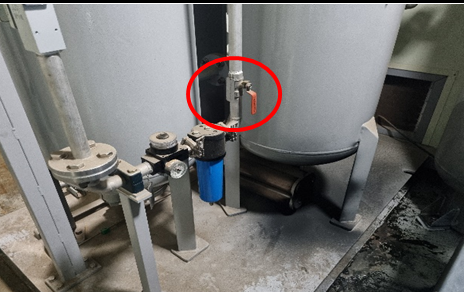

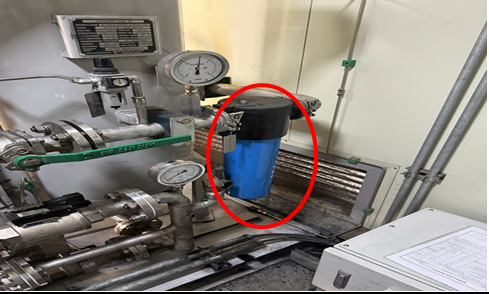

  • Air Receiver Tank 후단 Filter Drain Valve Open
    응축수 배출


5. N2 Receiver Tank

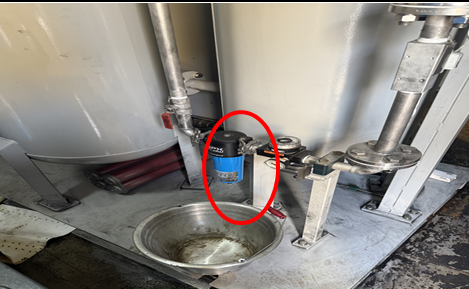

  • N2 Receiver Tank 전단 Filter Drain Valve Open
    응축수 배출
