BM1 Screw Conveyor-22 VFD(LS_is7) 정/역회전 조작

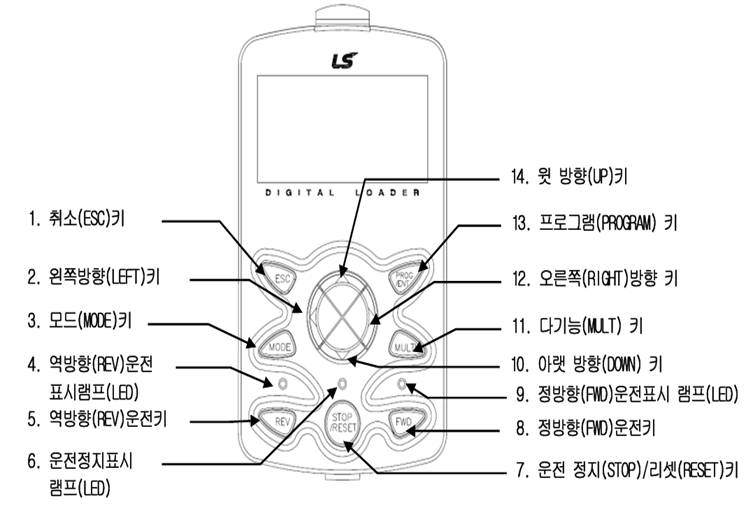

Key Pad
범례
Keypad
화면 표시 항목
Remote -> Local 전환 및 운전 방법
- 정지 상태 확인
- Display Keypad Remote→Local 전환
- 운전지령 변경
Mode▶ 06. Cmd Source ▶PORG/ENT▶ Fx/Rx-1에서 Keypad로 변경 ▶ESC
- 아날로그 지령 주파수 고정
Mode▶ 07. Freq Ref Src ▶PROG/ENT▶ 3.I1에서 Keypad-1로 변경 ▶ESC
- 주파수 Manual 설정 (3~5Hz 이하 운전 권장)
Mode▶ 01. Cmd Frequency ▶PROG/ENT▶ 0.00Hz에서 3.00Hz로 변경 ▶ESC
※ Hz 높을 경우 Over Current 주의
※ Hz 낮을 경우 Torque 부족으로 Over Current 주의
Local -> Remote 전환 및 운전 방법
- Display Keypad
Stop- 주파수 Manual 설정
Mode▶ 01. Cmd Frequency ▶PROG/ENT▶ 3.00Hz에서 0.00Hz로 변경 ▶ESC
- 아날로그 지령 주파수 고정
Mode▶ 07. Freq Ref Src ▶PROG/ENT▶ Keypad-1에서 3.I1로 변경 ▶ESC
- 운전지령 변경
Mode▶ 06. Cmd Source ▶PORG/ENT▶ Keypad에서 Fx/Rx-1로 변경 ▶ESC
- Display Keypad Local → Remote 전환
- DCS 기동 시 정상동작 확인
